Чи можуть корпуси з нержавіючої сталі глибокої витяжки замінити алюміній у медичних пристроях?

Десятиліттями алюміній був основним матеріалом для корпусів медичних пристроїв – він легкий, простий у обробці та помірно стійкий до корозії. Але сучасні хірургічні інструменти, драйвери, що імплантуються, і діагностичні інструменти стикаються з жорсткішими вимогами: багаторазова стерилізація в автоклаві, агресивне хімічне очищення та дедалі менші форм-фактори. Інженери запитують: може нержавіюча сталькорпуси глибокої витяжкивступати? Відповідь все більше так. Завдяки прогресу в точному штампуванні та глибокій витяжці корпуси з нержавіючої сталі тепер відповідають або перевищують алюміній за вагою (через більш тонкі стінки), водночас пропонуючи чудову довговічність, захист від електромагнітних перешкод і сумісність із стерилізацією. У цій статті досліджуються компроміси, технічні прориви та те, чому виробники медичних пристроїв переоцінюють свій вибір матеріалів.

Там, де не вистачає алюмінію

Алюміній не ідеально підходить для будь-якого медичного застосування. Загальні больові точки включають:

• Корозія в автоклаві – Стерилізація парою при 134 °C спричиняє точкову точку та окислення поверхні, особливо на подряпаних анодованих шарах.
• М’якість – алюміній легко вм’ятеться під час транспортування або складання, що порушує герметичність.
• Обмежена міцність різьблення – різьблення гвинтів смугується тонкостінними ділянками.
• Уразливість до електромагнітних перешкод – алюміній забезпечує гідне екранування, але менше, ніж нержавіюча сталь, для високочастотних перешкод (критично для пристроїв, розташованих поруч із МРТ).

Для пристроїв одноразового або обмеженого повторного використання алюміній залишається економічно ефективним. Але для хірургічних інструментів багаторазового використання та довговічних імплантованих драйверів все більшого поширення набувають корпуси з нержавіючої сталі глибокої витяжки.

Чому тепер працюють корпуси з глибокої витяжки з нержавіючої сталі

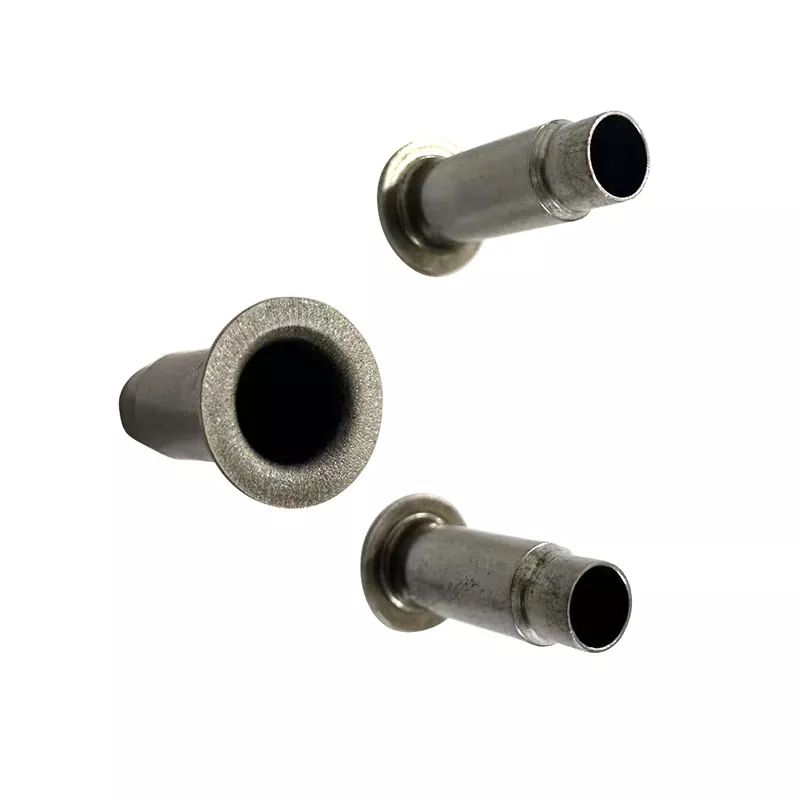

Глибока витяжка — це процес формування листового металу, коли плоска заготовка радіально втягується в порожнину матриці для створення безшовних чашеподібних форм. Історично склалося так, що нержавіюча сталь (особливо 304 і 316L) була важко піддаватися глибокому витягуванню через робоче зміцнення та пружинну віддачу. До сучасних рішень відносяться:

• Багатоступеневі преси глибокої витяжки – До 10 станцій поступово формують метал без розриву.
• Проміжний відпал – лазерний або вакуумний відпал відновлює пластичність між етапами.
• Мастила високого тиску – спеціально розроблені для чистоти медичного рівня.

Провідний виробник, компанія Xiamen Lijingda Precision Stamping Co., Ltd. (заснована в 2004 році), освоїла ці методи. Їхні 25 прецизійних пресів (25–500 тонн) і японські повільні машини для різання дроту виробляютькорпуси глибокої витяжкиіз товщиною стінок лише 0,3 мм – корпуси з нержавіючої сталі лише на 15–20% важчі за еквівалентні алюмінієві конструкції, але з потрійною межею плинності.

Порівняння параметрів – Корпуси з нержавіючої сталі та алюмінію глибокої витяжки

Де корпуси з нержавіючої сталі глибокої витяжки чудово підходять для медичного використання

1. Багаторазові хірургічні інструменти

Наконечники для електрохірургії, ендоскопи та механічні дрилі для кісток. Корпус повинен витримати сотні парових циклів без корозії або пошкодження ущільнення. Нержавіюча сталькорпуси глибокої витяжкистворювати безшовні поверхні без тріщин, які не затримують бактерії.

2. Імплантовані драйвери пристроїв

Зовнішні контролери для кардіостимуляторів або нейростимуляторів пацієнти носять роками. Падіння алюмінієвого пристрою може пошкодити його, зламавши внутрішні кріплення друкованої плати. Корпуси з нержавіючої сталі поглинають удари без остаточної деформації.

3. Обладнання, сумісне з МРТ

Хоча обидва немагнітні (304/316L є аустенітними), нержавіюча сталь забезпечує кращий захист від радіочастотних перешкод, зменшуючи артефакти на зображеннях МРТ.

4. Портативні діагностичні прилади

Портативні аналізатори крові та ультразвукові зонди. Вища стійкість до вм’ятин означає надійну роботу навіть після випадкових падінь.

Подолання заперечень ваги – як допомагає точне глибоке креслення

Головний аргумент проти нержавіючої сталікорпуси глибокої витяжкибула вага. Міцна коробка з нержавіючої сталі важка. Але глибока витяжка допускає більш тонкі стінки. Для типового корпусу 50 мм × 30 мм × 10 мм:

• Алюміній (стінка 1,0 мм) → ~27 г
• Нержавіюча сталь (стінка 0,4 мм) → ~34 г

Частина з нержавіючої сталі лише на 26% важча, а не на 190%, як свідчить необроблена щільність. Корпус із нержавіючої сталі є значно міцнішим, тому його конструкції без ребер спрощують очищення.

Компанія Xiamen Lijingda Precision Stamping Co., Ltd. спеціалізується на таких тонкостінних корпусах глибокої витяжки. Їх 500-тонні преси в поєднанні з оптичним шліфуванням PG для високої точності штампів дозволяють досягти допуску товщини стінки ±0,02 мм, що є критичним для ущільнення прокладок у водонепроникних медичних пристроях.

Коли переходити на нержавіючу сталь

Розгляньте корпуси з нержавіючої сталі глибокої витяжки, якщо:

• Для вашого пристрою потрібно >500 циклів автоклавування.
• Корпус часто падає або б'ється (хірургічні кабінети, польові клініки).
• Вам потрібне чудове екранування EMI/RFI (поблизу МРТ, радіочастотна абляція).
• Хімічні дезінфікуючі засоби роз’їдають поточне алюмінієве покриття.
• Вам потрібна безшовна внутрішня поверхня, захищена від бактерій.

Дотримуйтесь алюмінію, якщо:

• Пристрій призначений для одноразового або обмеженого використання (<50 циклів).
• Вага є абсолютно критичною (наприклад, мініатюрний імплантований драйвер із бюджетом <10 г).
• Обсяг виробництва перевищує 500 тис./рік, і знос інструментів стає проблемою витрат.

Що вимагати від постачальника глибокої витяжки

Не всі штампові цехи можуть виготовляти корпуси з нержавіючої сталі медичного класу глибокої витяжки. шукати:

• Прецизійне обладнання– Японські оптичні шліфувальні верстати EDM та PG для виготовлення штампів (Xiamen Lijingda має 6 різальних машин для повільного дроту та PG-шліфувальні машини).
• Очищення в процесі– Лінії ультразвукового очищення вуглеводнів для видалення мастильних матеріалів (для медичної чистоти потрібно <1 мг залишку на частину).
• Тестування приладів– Принаймні 10 прецизійних тестерів для ШМ, обробки поверхні та виявлення витоків.
• Сертифікати– CE/UL для будь-яких інтегрованих розеток або електричних функцій (власна промислова розетка siooan бренду Xiamen Lijingda має CE/UL).
• Досвід– Понад 15 років у прецизійному штампуванні для автомобільної, залізничної та електронної техніки – надійний показник медичної надійності.

Xiamen Lijingda Precision Stamping Co., Ltd. (і її дочірня компанія з 2014 року) обслуговує аерокосмічну, автомобільну промисловість нових джерел енергії та медичний сектор. Їхня науково-дослідна команда регулярно працює над корпусами глибокої витяжки з товщиною стінки до 0,3 мм у 304 та 316L. Для OEM-виробників медичного обладнання це означає постачальника, який уже розуміє тонкостінну високоточну формувальну нержавіючу сталь.

Зміна матеріалу, яку варто перевірити

Алюміній не зникне з медичних приладів. Але для застосувань, які вимагають довговічності, стійкості до стерилізації та ударної в’язкості, нержавіюча сталькорпуси глибокої витяжкиє переконливою альтернативою. Сучасна багатоступенева глибока витяжка та проміжний відпал зменшили різницю у вазі, збільшивши перевагу в продуктивності. Розробникам медичних пристроїв слід запросити корпуси для зразків, виготовлені з 0,4 мм 316L, і провести власні циклічні випробування в автоклаві – результати часто дивують скептиків.

Якщо ваш алюмінієвий корпус передчасно вийде з ладу, не просто змінюйте ту саму геометрію. Запитайте фахівця, якXiamen Lijingda Precision Stamping Co., Ltd.щоб оцінити версію глибокої витяжки з нержавіючої сталі. Скористайтеся таблицею 1, щоб порівняти вартість, вагу та термін служби. Наступне покоління багаторазових медичних інструментів, ймовірно, буде виготовлено з нержавіючої сталі та глибокої витяжки.
